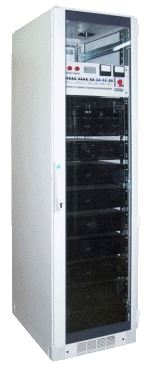

Шкаф гарантированного питания серии ШОПТ-ГП

Шкаф гарантированного питания серии ШОПТ-ГП предназначен для приема электрической энергии собственных нужд переменного тока от одного или двух независимых источников переменного тока (секций собственных нужд) и от секции постоянного тока (щита постоянного тока ЩПТ) с последующим преобразованием ее в электрическую энергию переменного тока. Шкаф ШОПТ-ГП используется для распределения электрической энергии переменного тока по цепям собственных нужд. В шкафу ШОПТ-ГП есть преобразовательные модули втычного исполнения, что разрешает реализовать функцию «горячей замены». Эти модули позволяют осуществить замену не работающего преобразовательного модуля или дополнительную установку модуля для увеличения выходной мощности шкафа ШОПТ-ГП. Шкаф гарантированного питания серии ШОПТ-ГП выдает электрический ток переменного тока для осуществления непрерывной работы микропроцессорной защиты подстанции, при отсутствии входного напряжения переменного тока схема шкафа ШОПТ-ГП переключиться на питание от аккумуляторных батарей установленных в щите постоянного тока ЩПТ. Основные назначения шкафов ШОПТ-ГП это организация быстрых цепей переменного тока и питания ответственных потребителей электрической энергией при отсутствии входного переменного напряжения.

Шкафы ШОПТ-ГП в основном применяется на электрических станциях, трансформаторных подстанциях, распределительных пунктах и блочно-модульных подстанциях для питания быстрых цепей схем релейной защиты и автоматики. Входное напряжение питания шкафов ШОПТ-ГП это трехфазное напряжение переменного тока и постоянное напряжения с щита постоянного тока ЩПТ. Количество вводов напряжения переменного тока в шкафах оперативного тока ШОПТ-ГП ограниченно только желанием заказчика.

Шкафы гарантированного питания серии ШОПТ-ГП производятся в различном типоисполнении в зависимости от назначения и требуемых характеристик. При запросе стоимости шкафов ШОПТ-ГП, просим выслать опросный лист или предоставить техническое задание на изготовление.

Условия эксплуатации шкафов гарантированного питания серии ШОПТ-ГП

Шкафы гарантированного питания серии ШОПТ-ГП нужны для работы в следующих условиях:
— высота над уровнем моря не более 1000 м;
— температура окружающего воздуха от -20?С до 40?С для УХЛ4;
— относительная влажность воздуха до 80% при температуре плюс 25?С для УХЛ4;
— окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
— группа условий эксплуатации в части воздействия механических факторов внешней среды – М2 по ГОСТ17516.1;
— рабочее положение в пространстве – вертикальное, допускается отклонение от рабочего положения до ±5° в любую сторону.

Основные технические характеристики

Номинальное выходное переменное напряжение, В	110, 220В
Номинальное напряжение питающей сети, В	220, 50 Гц однофазное 380, 50 Гц трехфазное
Номинальное постоянного напряжение питающей сети, В	110, 220В
Номинальный ток инверторного устройства, А	10, 20, 30, 40, 50, 60, 70, 80, 90, 100
Вид конструкции	шкаф
Способ обслуживания	Односторонний, двухсторонний
Степень защиты, по ГОСТ 14254-80	IР41
Размеры ШОПТ-ГП	В зависимости от комплектации
Допустимая величина пульсации по напряжению, %	Менее 0,5
Допустимая величина пульсации по току, %	Менее 0,5
Дистанционный контроль за ШОПТ-ГП	Ethernet
Подвод кабеля	Снизу или сверху
Сейсмостойкое исполнение	До 9 баллов по MSK64
